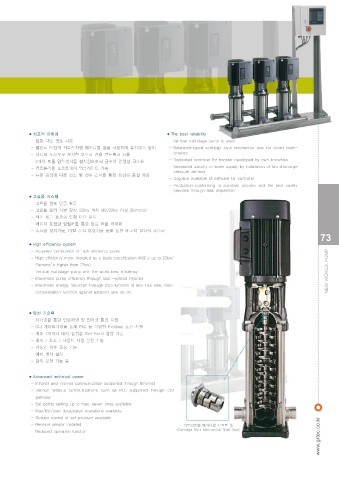

GBS 급수 가압 부스터 시스템

PRESSURE BOOSTING SYSTEMS

용도 및 적용 분야 / Usages and Applications

● 최고의 신뢰성 ● The best reliability
● 급수 시스템 ● Water Supply System
- 입형 다단 펌프 사용 - Vertical multistage pump is used
● 관개 시스템 ● Irrigation System
- 밸런스 타입의 카트리지형 메커니컬 씰을 사용하여 유지보수 용이 - Balanced-typed cartridge style mechanical seal for easier main-
● 수처리 시스템 ● Water Treatment System
- 자체의 노하우로 개발한 부스터 전용 컨트롤러 사용 tenance
● 소방 시스템 ● Firefighting System - Dedicated controller for booster developed by own knowhow
● 각종 산업현장 ● Various Industrial Fields - 2개의 토줄 압력센서를 설치함으로써 급수의 안정성 극대화
- 컨트롤러용 소프트웨어 업그레이드 가능 - Maximized stability of water supply by installation of two discharge
pressure sensors
- 표준 공정에 따른 생산 및 전수 검사를 통한 최상의 품질 제공
부스터 펌프의 특장점 / Merits of Booster Pump - Upgrade available of software for controller
- Production conforming to standard process and the best quality
provided through total inspection
● 부하 변동에 따른 펌프 성능의 최적화 ● Optimized pump performance by load changes ● 고효율 시스템
- 일정압, 일정수위 또는 일정 온도 유지 - Maintenance of uniform pressure, uniform water level or uniform - 고효율 펌프 인증 획득
temperature
- 압력 변동을 최소화한 펌프의 단계별 제어 - 고효율 모터 기본 장착 (22kw 까지 MG/22kw 이상 Siemens)
- Phased controls of pump for minimized changes of pressure
- 부하가 없을 시 펌프 정지 (불필요한 동력 감소)
- Pump stops in case of no load (to reduce unnecessary power) - 세계 최고 효율의 입형 다단 펌프
- 불필요한 에너지 절감 및 기계 마모 감소, 유체 온도 상승 방지 - Reduction of unnecessary energy, reduction of abrasion of ma- - 레이저 용접형 임펠러를 통한 펌프 효율 극대화
- 적절한 수압 유지 chines, prevention of temperature-rise of fluids - 소유량 정지기능, 마찰 손실 보상기능 등을 통한 에너지 절감의 극대화
72 ● 펌프 공장 시 Stand-by 펌프 확보 - Maintenance of proper water pressure 73
● 한대의 펌프로 용량이 부족할 경우에 적합함 ● Stand-by pump secured in case of pump failure ● High efficiency system
● Suitable in case of capacity shortage just with one pump only - Acquired certification of high efficiency pump
NEW WORLD. PUMP 부스터 시스템 구성도 / Structural Drawing of Booster System - Vertical multistage pump with the world best efficiency NEW WORLD. PUMP
- High efficiency motor installed as a basic specification (MG’s up to 22kw/
Siemens’s higher than 22kw)

- Maximized pump efficiency through laser-welded impeller
- Maximized energy reduction through stop function at less flow rate, loss-
compensation function against abrasion and so on

● 앞선 기술력
- 이더넷을 통한 인트라넷 및 인터넷 통신 지원
- CIU 게이트웨이를 통해 PLC 등 다양한 Fieldbus 통신 지원
- 최대 7개까지 대체 설정값 (Set Point) 설정 가능
- 최대 / 최소 / 사용자 지정 운전 기능
GCR
- 설정압 외부 조정 기능
GCR - 예비 센서 설치
- 감축 운전 기능 등

● Advanced technical power
- Intranet and internet communication supported through Ethernet
- Various fieldbus communications such as PLC supported through CIU
gateway
- Set points setting up to max. seven ones available
- Max/Min/User designated operations available
- Outside control of set pressure available
INDUSTRIAL PUMP - Reserve sensor installed (Cartridge Style Mechanical Shaft Seal) www.grtec.co.kr
카트리지형 메커니컬 샤프트 씰
- Reduced operation function
