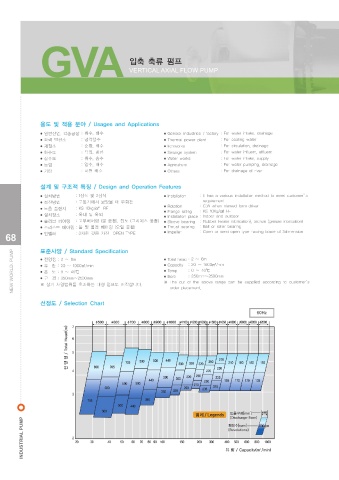

GVA 입축 축류 펌프

VERTICAL AXIAL FLOW PUMP

GVA 900 A
형식표시방법┃Type Nomenclature ▶
펌프 모델명 토출구경 전양정코드
✳ 기재 외 내용은 당사와 (양정코드 LIST) 협의할 것. (Model Name) (Discharge Bore) (Total Head Code)
Please discuss with us (see the list of head code) for other than [900mm] [N/Am]
specified.

용도 및 적용 분야 / Usages and Applications
● 일반산업, 각종공장 : 취수, 배수 ● General industries / factory : For water intake, drainage
● 화력 발전소 : 냉각용수 ● Thermal power plant : For cooling water
● 제철소 : 순환, 배수 ● Ironworks : For circulation, drainage
● 하수도 : 유입, 방류 ● Sewage system : For water influent, effluent 조립 단면도 Sectional Drawing
● 상수도 : 취수, 송수 ● Water works : For water intake, supply
● 농업 : 양수, 배수 ● Agriculture : For water pumping, drainage
● 기타 : 하천 배수 ● Others : For drainage of river

설계 및 구조적 특징 / Design and Operation Features
● 설치방법 : 1상식 및 2상식 ● Installation : It has a various installation method to meet customer’s
● 회전방법 : 구동기에서 보았을 때 우회전 requirement
● 토출 플랜지 : KS 10kg/㎠ RF ● Rotation : C.W when viewed form driver
: KS 10Kg/㎠ FF
● Flange rating
● 설치장소 : 옥내 및 옥외 ● Installation place : Indoor and outdoor
● 슬리브 베어링 : 고무베어링 (물 윤활), 청도 (그리이스 윤활) ● Sleeve bearing : Rubber (water inbrication), bronze (grease inbrication)
● 스라스트 베어링 : 볼 및 롤러 베어링 (오일 윤활) ● Thrust bearing : Ball or roller bearing
: Open or semi open type having blade of 3dimension
68 ● 임펠러 : 3차원 깃을 가진 OPEN TYPE ● Impeller 69
표준사양 / Standard Specification
NEW WORLD. PUMP ● 전양정 : 2 ~ 6m ● Total head : 2 ~ 6m NEW WORLD. PUMP

: 20 ~ 1000㎥/min
● Capacity
● 유 량 : 20 ~ 1000㎥/min
: 0 ~ 40℃
● Temp
● 온 도 : 0 ~ 40℃
: 350mm~2500mm
● Bore
● 구 경 : 350mm~2500mm
※ The out of the above range can be supplied according to customer’s
※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다.
선정도 / Selection Chart order placement.
60Hz
500 600 700 800 900 1000 1100 1200 1350 1500 1650 1800 2000 2200 2500
7
전 양 정 / Total Head(m) 6 5 705 590 500 440 290 270 210 180 180 150

705
800
250
4
390 390 320 350 290 320 270 235
440 350 250 195 170 170 135
590 500 270
590 290 235 220
350 320
3
705 390
500 440
500 500
토출구경[mm]
(Discharge Bore)
INDUSTRIAL PUMP 2 20 30 40 50 60 70 80 90 100 150 200 300 400 (Revolutions) 800 800rpm www.grtec.co.kr
회전수[rpm]
600
1000
500
유 량 / Capacity(m /min)
3
