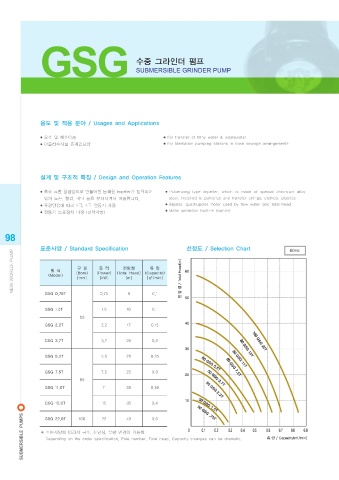

Page 98 - 뉴월드 종합카달로그

GSG 수중 그라인더 펌프

SUBMERSIBLE GRINDER PUMP

용도 및 적용 분야 / Usages and Applications 조립 단면도 / Sectional Drawing
품번(Part NO.) 품명(Part Name) 재질(Standard Material)
101 Pump Casing GCD450
● 오수 및 폐수이송 ● For transfer of filthy water & wastewater 117 Stator Fnishing Prodoct
● 마을하수시설 중계펌프장 ● For Mediation pumping stations in town sewage arrangements 162 Suction Cover GCD450
192 Guide Hook GC200
193 Guide Support GC200
194 Guide Pipe -
195 Duck Foot GCD450
230 Impeller SSC13
설계 및 구조적 특징 / Design and Operation Features 241 Cutter DIN1,4112
244 Cutter Plate DIN1,4112
321-1 Bearing(Upper) STB2
● 특수 크롬 합금강으로 만들어진 분쇄형 Impeller가 장착되어 ● Pulverizing type impeller, which is made of special chromium alloy 321-2 Bearing(Lower) STB2
있어 노끈, 헝겊, 비닐 등을 분쇄시켜서 이송합니다. steel, installed to pulverize and transfer strings, clothes, plastics. 341 Motor Frame GC200
● 유량양정에 따라 2극, 4극 전동기 사용 ● Bipolar, quadrupolar motor used by flow water and total head 421 Oil Seal N.B.R
● 전동기 보호장치 내장 (선택사항) ● Motor protector built-in (option) 431 Stuffing Box GC200
433 Mechanical Seal SIC/CARBON
812 Motor Bracket GC200
818 Rotor Fnishing Prodoct
Motor Shaft
819
98 824 Cap-type Cable STS410 99
RNCT
885 Chain -
표준사양 / Standard Specification 선정도 / Selection Chart 60Hz 외형 치수도 / Outline Drawing 900 Bolt STS304
NEW WORLD. PUMP (Model) (Bore) (Power) (Total Head) (Capacity) 전 양 정 / Total Head(m) 60 NEW WORLD. PUMP
유 량
전양정
구 경
동 력
형 식
[㎥/min]
[mm]
[kW]
[m]
GSG 0.75T 0.75 8 0.1 50
GSG 1.5T 1.5 10 0.1
50
GSG 2.2T 2.2 17 0.15 40

GSG 3.7T 3.7 20 0.2 100 GSG 22T
30 80 GSG 15T
GSG 5.5T 5.5 20 0.25
형 식 A B C D E F
(Model)
80 GSG 11T
80 GSG 5.5T
GSG 7.5T 7.5 25 0.3
20 GSG 0.75T 464 254 265 157 454 129
80 GSG 7.5T
80 50 GSG 3.7T GSG 1.5T 464 254 265 157 454 129
GSG 11.0T 11 30 0.35 50 GSG 2.2T GSG 2.2T 440 250 195 225 485 160
GSG 3.7T 500 280 250 260 615 190
10 GSG 5.5T 500 280 250 260 630 190
GSG 15.0T 15 35 0.4 50 GSG 1.5T
GSG 7.5T 640 410 330 315 820 240
SUBMERSIBLE PUMPS ✳ 주문사양에 따라서 극수, 전양정, 유량 변경이 가능함. 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 3 0.9 ✳ FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것. 900 240 www.grtec.co.kr
330
890
315
GSG 11.0T
240
410
640
40
22
100
GSG 22.0T
0.5
50 GSG .75T
GSG 15.0T
315
240
890
640
410
330
410
GSG 22.0T
330
315
640
유 량 / Capacity(m /min)
Depending on the order specification, Pole number, Total head, Capocity changes can be dramatic.
