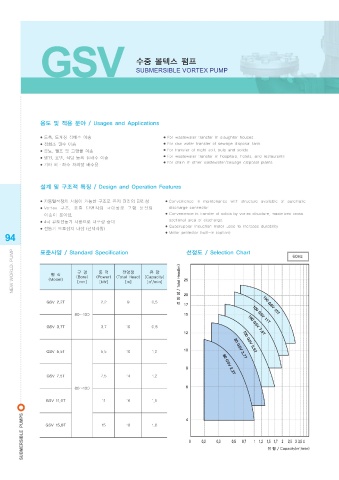

Page 94 - 뉴월드 종합카달로그

GSV 수중 볼텍스 펌프

SUBMERSIBLE VORTEX PUMP

용도 및 적용 분야 / Usages and Applications 외형 치수도 / Outline Drawing

● 도축, 도계장 잡배수 이송 ● For wastewater transfer in slaughter houses
● 정화조 원수 이송 ● For raw water transfer of sewage disposal tank
● 분뇨, 펄프 및 고형물 이송 ● For transfer of night soil, pulp and solids
● 병원, 호텔, 식당 등의 잡배수 이송 ● For wastewater transfer in hospitals, hotels, and restaurants
● For drain in other wastewater/sewage disposal plants
● 기타 폐·하수 처리장 배수용

설계 및 구조적 특징 / Design and Operation Features

● 자동탈착장치 사용이 가능한 구조로 유지 관리의 편리성 ● Convenience in maintenance with structure available of automatic
● Vortex 구조, 토출 단면적의 극대화로 고형 물질의 discharge connector
이송이 용이함. ● Convenience in transfer of solids by vortex structure, maximized cross-
● 4극 유도전동기 사용으로 내구성 증대 sectional area of discharge.
● Quadrupolar induction motor used to increase durability
● 전동기 보호장치 내장 (선택사항)
94 표준사양 / Standard Specification ● Motor protector built-in (option) 95

NEW WORLD. PUMP (Model) (Bore) (Power) (Total Head) (Capacity) 전 양 정 / Total Head(m) 25 60Hz NEW WORLD. PUMP
선정도 / Selection Chart

구 경
전양정
유 량
동 력
형 식
[㎥/min]
[kW]
[m]
[mm]
GSV 2.2T 2.2 9 0.5 20 100 GSV 15T
17
80~100 15 100 GSV 11T
중 량
형 식
GSV 3.7T 3.7 10 0.8 100 GSV 7.5T A B C D E F (Weight)
(Model)
12 [Kg]
GSV 2.2T 530 290 280 230 600 230 56
10 80 GSV 3.7T
GSV 5.5T 5.5 10 1.2
100 GSV 5.5T
GSV 3.7T 530 290 280 230 670 230 64
8 80 GSV 2.2T
GSV 7.5T 7.5 14 1.2 GSV 5.5T 620 350 350 290 825 260 121

80~100 6
GSV 7.5T 620 350 350 290 825 260 133
GSV 11.0T 11 16 1.5
GSV 11.0T 620 350 350 290 940 270 170
SUBMERSIBLE PUMPS GSV 15.0T 15 18 1.8 0 0.2 0.3 0.5 0.7 1 1.2 1.5 1.7 2 2.5 3 3.5 4 ✳ FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것. 940 270 200 www.grtec.co.kr
4
350
350
620
GSV 15.0T
290
유 량 / Capacity(m /min)
3
