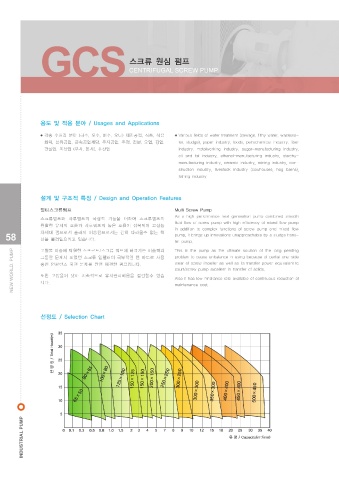

Page 58 - 뉴월드 종합카달로그

GCS 스크류 원심 펌프

CENTRIFUGAL SCREW PUMP

용도 및 적용 분야 / Usages and Applications 조립 단면도 / Sectional Drawing

● 각종 수처리 분야 (하수, 오수, 폐수, 오니) 제지공업, 식품, 석유 ● Various fields of water treatment (sewage, filthy water, wastewa-
화학, 섬유공업, 금속공업제당, 유지공업, 주정, 전분, 요업, 광업, ter, sludge), paper industry, foods, petrochemical industry, fiber
건설업, 축산업 (우사, 돈사), 수산업 industry, metalworking industry, sugar-manufacturing industry,
oil and fat industry, ethanol-manufacturing industry, starchy-
manufacturing industry, ceramic industry, mining industry, con-
struction industry, livestock industry (cowhouses, hog barns),
fishing industry

설계 및 구조적 특징 / Design and Operation Features

멀티스크류펌프 Multi Screw Pump
As a high performance next generation pump combined smooth
스크류펌프와 사류펌프의 복합적 기능을 더하여 스크류펌프의
fluid flow of screw pump with high efficiency of mixed flow pump
원활한 유체의 흐름과 사류펌프의 높은 효율이 접목되어 고성능
in addition to complex functions of screw pump and mixed flow
58 차세대 펌프로서 슬러지 이송펌프로서는 감히 따라올수 없는 혁 pump, it brings up innovations unapproachable by a sludge trans- 59
신을 불러일으키고 있습니다.
fer pump.
NEW WORLD. PUMP 그동안 문제시 되었던 스크류 임펠러의 극부적인 편 마모로 사용 problem to cause unbalance in using because of partial one-side NEW WORLD. PUMP
This is the pump as the ultimate solution of the long pending
고형물 이송에 탁월한 스프르트/스크류 펌프에 버금가는 이송력과
wear of screw impeller as well as its transfer power equivalent to
중인 언발란스 되던 문제를 완전 해결한 펌프입니다.
spurt/screw pump excellent in transfer of solids.
또한 고장율이 낮아 지속적으로 유지관리비용을 절감할수 있습
Also it has low hindrance rate available of continuous reduction of
니다.
maintenance cost.

품 번 부품명 표준재질 수 량
선정도 / Selection Chart
(Part NO.) (Part Name) (Standard Material) (Q’ty)
102 Casing GC200 SSC13 HI-Cr 1
35 162 Suction Cover GC200 SSC13 HI-Cr 1
전 양 정 / Total Head(m) 30 183 Support SM45C STS304 STS304 1 1 1
GC200
210
Shaft
25
Impeller
SSC13
230
SSC13
HI-Cr
321
20
GC200
Bearing Housing
15 80×65 100×80 125×100 150×125 150×150 200×150 250×250 300×250 300×300 400×400 330 Bearing BEARING STEEL 3 1 1
Adapter
345
GC200
65×50 350×300 450×400 500×450 360 Bearing Cover GC200 1
10
421 Oil Seal NBR 1
5 433 Mechanical Seal GC200 SSC13 HI-Cr - 1
SIC+SIC
INDUSTRIAL PUMP 0 0.1 0.3 0.5 0.8 1.0 1.5 2 3 4 5 7 8 9 10 12 15 18 20 25 30 35 3 40 461 Packing TEFLON - www.grtec.co.kr
452
Gland
유 량 / Capacity(m /min)
