Automatic Discharge Connector Automatic Discharge Connector

수중모터 펌프용 자동 탈착 장치 GSL 수중모터 펌프용 자동 탈착 장치 GSL
350~ 500mm
400mm

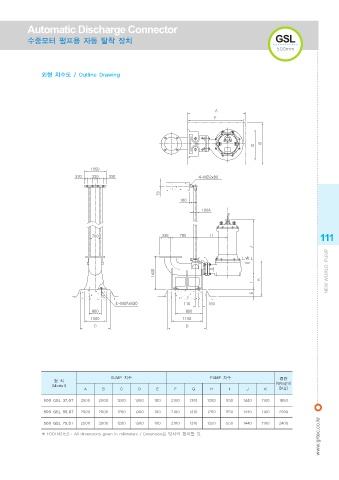

외형 치수도 / Outline Drawing 외형 치수도 / Outline Drawing

110 111

NEW WORLD. PUMP NEW WORLD. PUMP

SUMP 치수 PUMP 치수 중량
형 식
(Model) (Weight)
A B C D E F G H I J K [Kg]
350 GSL 22.0T 2300 1800 910 1120 150 1870 980 1200 280 1370 550 1350
350 GSL 30.0T 2300 1800 910 1120 150 1870 980 1200 280 1370 550 1300
350 GSL 37.0T 2300 1800 910 1120 150 1870 980 1200 280 1370 550 1500
350 GSL 45.0T 2300 1800 910 1120 150 1870 980 1200 280 1370 550 1570 SUMP 치수 PUMP 치수 중량
형 식 (Weight)
400 GSL 22.0T 2300 1800 910 1120 150 1870 1200 1070 247 1480 875 1550 (Model)
A B C D E F G H I J K [Kg]
400 GSL 37.0T 2300 1800 910 1120 150 1870 1200 1070 247 1480 875 1800
500 GSL 37.0T 2500 2000 1200 1300 100 2100 1310 1250 550 1440 1100 1850
400 GSL 45.0T 2300 1800 910 1120 150 1870 1200 1070 247 1480 875 1950
500 GSL 55.0T 2500 2000 1200 1300 100 2100 1310 1250 550 1440 1100 2000
