Automatic Discharge Connector Automatic Discharge Connector

수중모터 펌프용 자동 탈착 장치 GSE GSB 수중모터 펌프용 자동 탈착 장치 GSB GSE GSL
50mm 50mm 80mm 80mm 80mm

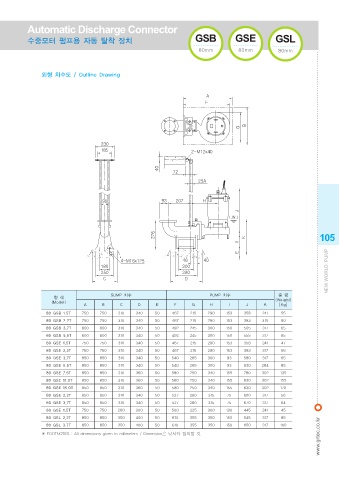

외형 치수도 / Outline Drawing 외형 치수도 / Outline Drawing

104 105

NEW WORLD. PUMP NEW WORLD. PUMP

SUMP 치수 PUMP 치수 중 량
형 식
(Model) (Weight)
A B C D E F G H I J K [Kg]
80 GSB 1.5T 750 750 310 340 50 467 215 290 153 358 241 55
80 GSB 2.2T 750 750 310 340 50 467 215 290 153 383 315 60
80 GSB 3.7T 800 800 310 340 50 492 245 300 150 505 317 65
80 GSB 5.5T 800 800 310 340 50 492 245 300 150 555 317 85
80 GSE 1.5T 750 750 310 340 50 467 215 290 153 358 241 47
80 GSE 2.2T 750 750 310 340 50 467 215 290 153 383 317 56
80 GSE 3.7T 850 850 310 340 50 540 265 300 93 580 317 65
80 GSE 5.5T 850 850 310 340 50 540 265 300 93 630 284 85
SUMP 치수 PUMP 치수 중 량
형 식 80 GSE 7.5T 850 850 310 360 50 580 250 340 155 780 302 135
(Model) (Weight)
A B C D E F G H I J K [Kg] 80 GSE 11.0T 850 850 310 360 50 580 250 340 155 830 302 155
80 GSE 15.0T 850 850 310 360 50 580 250 340 155 830 302 170
50 GSE 0.75T 700 700 220 260 50 338 180 198 129 320 220 35 80 GSE 2.2T 850 850 310 340 50 527 280 315 75 600 317 56
80 GSE 3.7T 850 850 310 340 50 527 280 315 75 670 317 64
50 GSB 0.75T 700 700 220 260 50 338 180 198 129 320 220 35
750
80 GSE 1.5T 750 850 260 300 50 500 225 300 130 445 241 45
SUBMERSIBLE PUMPS ✳ FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것. ✳ FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것. 350 150 650 317 100 www.grtec.co.kr
