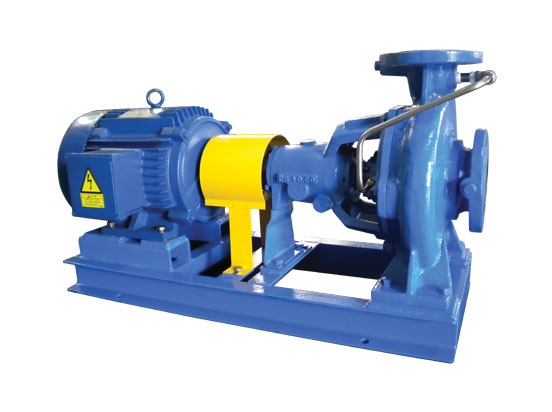

설계 및 구조적 특징
- 임텔러 내의 물의 흐름이 용이하도록 설계된 3차원 임펠러를 사용하였습니다.
- Stutting Box는 KS B 7501(ISO3069)의 Dimension을 채택하였으므로 Mechanical Seal 사용시 장착이 쉽고 유지보수가 간편합니다.
- Back Pull-Out구조로 유지보수가 편리합니다.
- 토출부가 중앙상부에 위치하여 배관하중에 대한 안전성과 펌프가 동시 Blance가 유지됩니다.
- 진동, 소음분석 설계를 통한 최적의 제품입니다.
표준사양
취급액 (0~100℃의 청수, Ph:6~8)
- 고온 또는 청수가 아닌 액을 취급할 경우에는 이송액의 특성(온도, 농도, 고형물의 유ㆍ무)과 사용조건에 따라 내마모성, 내식성이 현저히 변화되는 경우가 있으므로 반드시 영업 또는 공장으로 문의 바랍니다.
흡입측 조건
- 흡입 전양정 또는 압입 압력은 아래표와 같이 지켜 주시기 바랍니다.
흡입 전양정 허용치
좌/우로 스크롤하세요.
| 액의 용도 (Temperature of Liquid) |
흡입 구경 (Suction Diamter) |
흡입 전양정 (Suction Total Head) |
|---|---|---|
| 0℃ ~ 40℃ | 50 ~ 80 mm | -6m 이내 (within -6m) |
| 100 ~ 125 mm | -5.5m 이내 (within -5.5m) |
임펠러
- 임펠러내의 유체 흐름을 균일하도록 하고, 임펠러로 부터 유출된 물의 마찰, 와류등으로 인한 손실을 줄여 토출구로 안내 하도록 설계되어 있습니다.
흡입 전양정 보정치
좌/우로 스크롤하세요.
| 온 도 (Temperature) | 보정치 (Correction Value) |
|---|---|
| 40℃이상(higher than) ~ 50℃미만(less than) | +1 |
| 50℃이상 ~ 60℃미만 | +2 |
| 60℃이상 ~ 70℃미만 | +3.5 |
| 70℃이상 ~ 80℃미만 | +5 |
| 80℃이상 ~ 90℃미만 | +7 |
| 90℃이상 ~ 95℃미만 | +9 |
| 95℃이상(higher than) ~ 100℃이하(lower than) | +11 |
표준 흡입 압력 허용치
- 흡입 압력이 4kgf/㎠ 이하이면서
이내어야 합니다. - 또한 흡입 압력이 순간적으로 변하지 않도록 하여야 합니다.
- 상기조건을 벗어나는 경우에는 영업 또는 공장으로 문의하시기 바랍니다.
단면도 / 선정도
범례
- * : 선택부품
- # : 추천예비품
좌/우로 스크롤하세요.
| 품번 | 부품명 | 표준재질 | 수량 | |
|---|---|---|---|---|
| ASTM | KS | |||
| 102 | Volute Casing | A48-CL30 | GC200 | 1 |
| 161 | Casing Cover | A48-CL30 | GC200 | 1 |
| 183 | Support | A36 | SS400 | 1 |
| 210 | Shaft | A108-1045 | SM45C | 1 |
| #230 | Impeller | A48-CL30 | GC200 | 1 |
| #321-1 | Ball Bearing(A) | A295-52100 | STB2 | 1 |
| #321-2 | Ball Bearing(B) | A295-52100 | STB2 | 1 |
| 330 | Bearing Housing | A48-CL30 | GC200 | 1 |
| 360 | Bearing Cover | A48-CL30 | GC200 | 1 |
| #400 | Casing Gasket | NBR | NBR | 1 |
| *421 | Oil Seal | NBR | NBR | 1 |
| *433 | Mechanical Seal | SiC/Carbon | SiC/Carbon | 1 |
| 452 | Gland | A48-CL30 | GC200 | 1 |
| 458 | Lantern Ring | B584-C83600 | CAC406 | 1 |
| #461 | Gland Packing | TEFLON | TEFLON | 4 |
| *471 | M/Seal Cover | A276-304 | STS304 | 1 |
| #502 | Casing Ring | A48-CL30 | GC200 | 1 |
| 507 | Thrower | RUBBER | RUBBER | 1 |
| #524 | Sleeve | A276-304 | STS304 | 1 |
| 902 | Gland Bolt | A276-304 | STS304 | 2/4 |
| 920 | Hexagon Nut | A276-304 | STS304 | 2/4 |
| 922 | Impeller Nut | A36 | SS400 | 1 |
| 936 | Impeller Washer | A276-304 | STS304 | 1 |
| 940-1 | Key (Impeller) | A108-1045 | SM45C | 1 |
| 940-2 | Key (Coupling) | A108-1045 | SM45C | 1 |
외형치수도
좌/우로 스크롤하세요.
| 형식 | FIG | Motor[kW] | Pump & Motor | Bed | Weight[kg] | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | K | L | R | T | Ba | Bd | Bh | Bb | Bc | Be | Bf | Bz | P/B | P/B/M | |||
| GPS-504OB | A | 0.75 | 707 | 124 | 140 | 305 | 120 | 144 | 217 | 250 | 80 | 360 | 377 | 650 | 290 | 85 | 450 | 100 | 255 | 40 | 15 | 62 | 78 |
| A | 1.5 | 760 | 148 | 169 | 313 | 145 | 166 | 217 | 250 | 80 | 360 | 377 | 700 | 350 | 85 | 450 | 125 | 315 | 40 | 15 | 68 | 94 | |
| A | 2.2 | 801 | 165 | 193 | 359 | 145 | 168 | 217 | 250 | 80 | 360 | 377 | 750 | 290 | 85 | 500 | 125 | 255 | 40 | 15 | 65 | 100 | |
| GPS-504DC | A | 1.5 | 780 | 148 | 169 | 341 | 167.5 | 166 | 245 | 290 | 100 | 360 | 425 | 700 | 350 | 85 | 450 | 125 | 315 | 40 | 15 | 75 | 101 |
| A | 2.2 | 821 | 165 | 193 | 387 | 162.5 | 168 | 245 | 290 | 100 | 360 | 425 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 78 | 113 | |
| A | 3.7 | 832 | 169 | 200 | 407 | 162.5 | 187 | 245 | 290 | 100 | 360 | 425 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 78 | 121 | |
| GPS-504OD | A | 2.2 | 821 | 165 | 193 | 407 | 152.5 | 168 | 265 | 350 | 100 | 360 | 490 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 87 | 122 |
| A | 3.7 | 832 | 169 | 200 | 427 | 152.5 | 187 | 265 | 350 | 100 | 360 | 490 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 87 | 130 | |
| A | 5.5 | 907 | 205 | 239 | 444 | 177.5 | 213 | 265 | 350 | 100 | 360 | 490 | 850 | 350 | 85 | 550 | 150 | 315 | 40 | 15 | 93 | 159 | |
| GPS-504OE | A | 3.7 | 967 | 169 | 200 | 472 | 202.5 | 187 | 310 | 415 | 125 | 470 | 560 | 850 | 410 | 85 | 550 | 150 | 375 | 40 | 15 | 128 | 171 |
| A | 5.5 | 1042 | 205 | 239 | 489 | 227.5 | 213 | 310 | 415 | 125 | 470 | 560 | 950 | 410 | 85 | 600 | 175 | 375 | 40 | 15 | 134 | 200 | |
| A | 7.5 | 1082 | 226 | 258 | 489 | 227.5 | 213 | 310 | 415 | 125 | 470 | 560 | 950 | 410 | 85 | 600 | 175 | 375 | 40 | 15 | 134 | 214 | |
| A | 11 | 1193 | 272 | 323 | 542 | 277.5 | 265 | 335 | 415 | 125 | 470 | 585 | 1050 | 440 | 110 | 600 | 225 | 395 | 50 | 19 | 144 | 261 | |
| GPS-655OB | A | 1.5 | 780 | 148 | 169 | 341 | 165 | 166 | 245 | 255 | 100 | 360 | 425 | 700 | 350 | 85 | 450 | 125 | 315 | 40 | 15 | 71 | 97 |
| A | 2.2 | 821 | 165 | 193 | 387 | 160 | 168 | 245 | 255 | 100 | 360 | 425 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 74 | 109 | |
| A | 3.7 | 832 | 169 | 200 | 407 | 160 | 187 | 245 | 255 | 100 | 360 | 425 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 74 | 117 | |
| GPS-655OC | A | 2.2 | 821 | 165 | 193 | 387 | 160 | 168 | 245 | 305 | 100 | 360 | 445 | 780 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 79 | 114 |
| A | 3.7 | 832 | 169 | 200 | 407 | 160 | 187 | 245 | 305 | 100 | 360 | 445 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 79 | 122 | |
| A | 5.5 | 907 | 205 | 239 | 424 | 175 | 213 | 245 | 305 | 100 | 360 | 445 | 800 | 350 | 85 | 500 | 150 | 315 | 40 | 15 | 82 | 148 | |
| GPS-655OD | A | 3.7 | 832 | 169 | 200 | 427 | 152.5 | 187 | 265 | 350 | 100 | 360 | 490 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 91 | 134 |
| A | 5.5 | 907 | 205 | 239 | 444 | 177.5 | 213 | 265 | 350 | 100 | 360 | 490 | 850 | 350 | 85 | 550 | 150 | 315 | 40 | 15 | 97 | 163 | |
| A | 7.5 | 947 | 226 | 258 | 444 | 177.5 | 213 | 265 | 350 | 100 | 360 | 490 | 850 | 350 | 85 | 550 | 150 | 315 | 40 | 15 | 97 | 177 | |
| GPS-655OE | A | 3.7 | 967 | 169 | 200 | 472 | 202.5 | 187 | 310 | 415 | 125 | 470 | 590 | 850 | 410 | 85 | 550 | 150 | 375 | 40 | 15 | 133 | 176 |
| A | 5.5 | 1042 | 205 | 239 | 489 | 227.5 | 213 | 310 | 415 | 125 | 470 | 590 | 950 | 410 | 85 | 600 | 175 | 375 | 40 | 15 | 136 | 202 | |
| A | 7.5 | 1082 | 226 | 258 | 489 | 227.5 | 213 | 310 | 415 | 125 | 470 | 590 | 950 | 410 | 85 | 600 | 175 | 375 | 40 | 15 | 136 | 216 | |
| B | 11 | 1193 | 272 | 323 | 562 | 202.5 | 265 | 335 | 415 | 125 | 470 | 615 | 1100 | 440 | 110 | 400 | 150 | 395 | 50 | 19 | 146 | 263 | |
| B | 15 | 1237 | 294 | 345 | 562 | 202.5 | 265 | 335 | 415 | 125 | 470 | 615 | 1100 | 440 | 110 | 400 | 150 | 395 | 50 | 19 | 148 | 287 | |
| GPS-8065B | A | 2.2 | 821 | 165 | 193 | 387 | 147.5 | 168 | 245 | 275 | 100 | 360 | 445 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 80 | 115 |
| A | 3.7 | 832 | 169 | 200 | 407 | 147.5 | 187 | 245 | 275 | 100 | 360 | 445 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 80 | 123 | |
| A | 5.5 | 907 | 205 | 239 | 424 | 177.5 | 213 | 245 | 275 | 100 | 360 | 445 | 800 | 350 | 85 | 500 | 150 | 315 | 40 | 15 | 83 | 149 | |
| GPS-8065C | A | 3.7 | 832 | 169 | 200 | 427 | 152.5 | 187 | 265 | 345 | 100 | 360 | 490 | 750 | 350 | 85 | 500 | 125 | 315 | 40 | 15 | 85 | 128 |
| A | 5.5 | 907 | 205 | 239 | 444 | 177.5 | 213 | 265 | 345 | 100 | 360 | 490 | 850 | 350 | 85 | 550 | 150 | 315 | 40 | 15 | 91 | 157 | |
| A | 7.5 | 947 | 226 | 258 | 444 | 177.5 | 213 | 265 | 345 | 100 | 360 | 490 | 850 | 350 | 85 | 550 | 150 | 315 | 40 | 15 | 91 | 171 | |
장점
- 고효율설계로 제작되었습니다.
- 내구성을 높였습니다. (타제품보다 Bearing Grade가 한단계 높습니다.)
- KS규격의 외형치수에 준한 설계 (광범위의 제품호환성)
- 10kgf/㎠ 적용설계로 견고하며 사용가능 범위가 넓습니다.
- Shaft에 Sleeve가 장착되어 Shaft수명이 깁니다.
- 임펠러의 수로부는 Shell Core를 적용하여 내면을 매끈하게 하여 흐름손실을 줄였습니다.
