설계 및 구조적 특징
- 자동탈착장치 사용이 가능한 구조로 유지 관리의 편리성
- Vortex 구조, 토출 단면적의 극대화로 고형 물질의 이송이 용이함.
- 4극 유도전동기 사용으로 내구성 증대
- 전동기 보호장치 내장 (선택사항)
표준사양
좌/우로 스크롤하세요.
| 형식 (Model) |
구경 (Bore) [mm] |
동력 (Power) [kw] |
전양정 (Total Head) [m] |
유량 (Capacity) [㎥/min] |
|---|---|---|---|---|
| GSV 2.2T | 80~100 | 2.2 | 9 | 0.5 |
| GSV 3.7T | 3.7 | 10 | 0.8 | |
| GSV 5.5T | 5.5 | 10 | 1.2 | |
| GSV 7.5T | 7.5 | 14 | 1.2 | |
| GSV 11.0T | 11 | 16 | 1.5 | |
| GSV 15.0T | 15 | 18 | 1.8 |

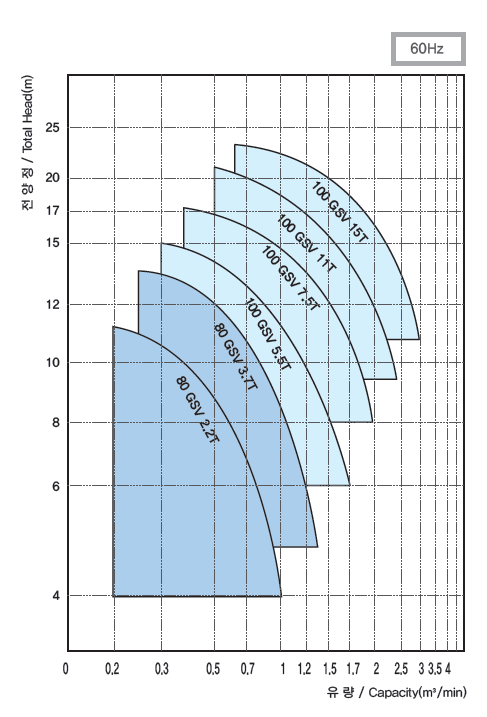

단면도 / 선정도

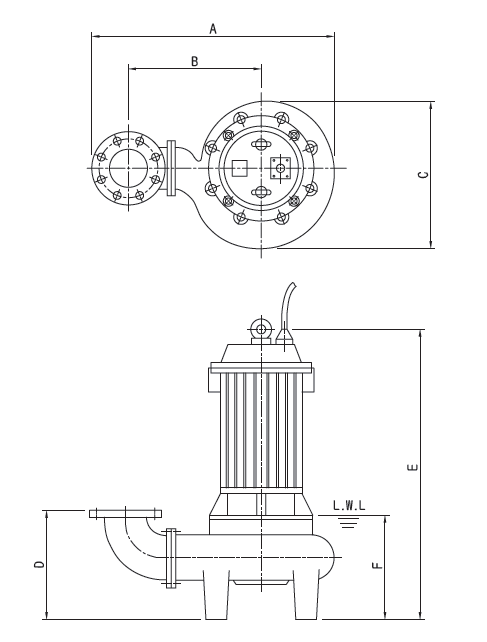

외형치수도
좌/우로 스크롤하세요.
| 형식 (Model) |
A | B | C | D | E | F | 중량 (Weight) [kg] |
|---|---|---|---|---|---|---|---|
| GSV 2.2T | 530 | 290 | 280 | 230 | 600 | 230 | 56 |
| GSV 3.7T | 530 | 290 | 280 | 230 | 670 | 230 | 64 |
| GSV 5.5T | 620 | 350 | 350 | 290 | 825 | 260 | 121 |
| GSV 7.5T | 620 | 350 | 350 | 290 | 825 | 260 | 133 |
| GSV 11.0T | 620 | 350 | 350 | 290 | 940 | 270 | 170 |
| GSV 15.0T | 620 | 350 | 350 | 290 | 940 | 270 | 200 |
* FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것.
