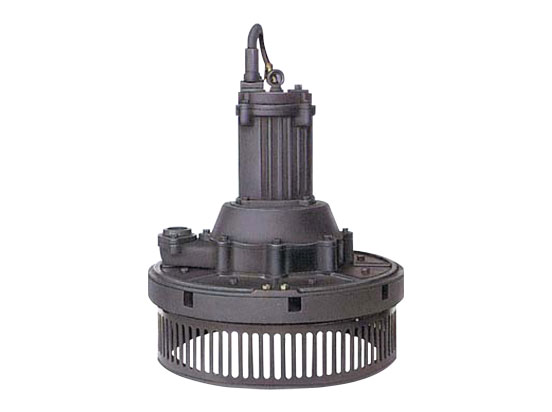

설계 및 구조적 특징
- 자흡식 공기 흡입으로 인한 효과적 산소 용해
- 강력한 교반 혼합, 미세한 기포 발생 효과를 극대화한 간결한 구조 설계
- 4극 유도 전동기 사용 및 Shaft 직결로 내구성 증대
표준사양
좌/우로 스크롤하세요.
| 형식 (Model) |
구경 (bore) [mm] |
동력 (Power) [kw] |
유량 (Capacity) [㎥/min] |
송기량 (Air Flow Rate) [n㎥/Hr] |
산소공급능력 (Oxygen Supply Capacity) [kg0²/Hr] |
주대류 (Main Convection) [m] |
부대류 (Sub Convection) [m] |
|---|---|---|---|---|---|---|---|
| GSR 2.2T | 50 | 2.2 | 3 | 36 | 1.8~2.8 | 2.5 | 5.0 |
| GSR 3.7T | 3.7 | 60 | 3.5~5.0 | 3.0 | 6.0 | ||
| GSR 5.5T | 80 | 5.5 | 90 | 5.5~7.7 | 3.5 | 7.0 | |
| GSR 7.5T | 7.5 | 125 | 8.2~11.3 | 4.5 | 9.0 | ||
| GSR 11.0T | 11 | 200 | 13.0~18.0 | 5.0 | 10.0 | ||
| GSR 15.0T | 100 | 15 | 260 | 17.0~23.0 | 5.5 | 11.0 | |
| GSR 19.0T | 19 | 330 | 20.0~27.0 | 6.0 | 12.0 | ||
| GSR 22.0T | 22 | 400 | 24.0~36.0 | 6.0 | 12.0 |

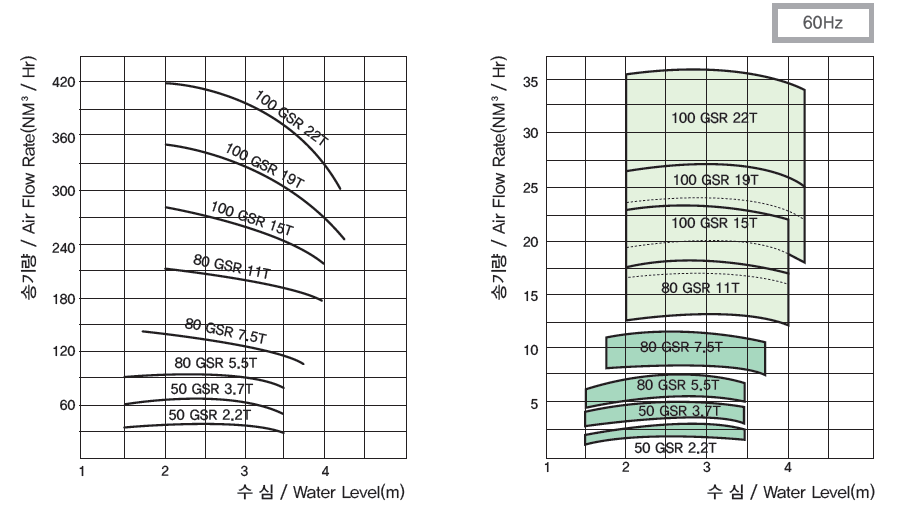

단면도 / 선정도
좌/우로 스크롤하세요.
| 품번 (Part No.) |
부품명 (Part Name) |
표준재질 (Material) |
|---|---|---|
| 110 | Air Casing | GC200 |
| 117 | Stator | - |
| 162 | Suction Cover | GC200 |
| 181 | Pump Stool | GC200 |
| 186 | Screwed Flange | GC200 |
| 196 | Guide Vane | GC200 |
| 197 | Guide Vane Cover | GC200 |
| 230 | Impeller | SSC13 |
| 321-1 | Bearing(Upper) | STB2 |
| 321-1 | Bearing(Lower) | STB2 |
| 341 | Motor Frame | GC200 |
| 421 | Oil Seal | N.B.R |
| 431 | Stuffing Box | GC200 |
| 433 | Mechanical Seal | SIC / CARBON |
| 812 | Motor Bracket | GC200 |
| 818 | Rotor | - |
| 819 | Motor Shaft | STS410 |
| 824 | Cap-type Cable | RNCT |
| 885 | Chain | SS400 |
| 910 | Eye Bolt | SS400 |
| 924 | Adjusting Nut | SS400 |
외형치수도
좌/우로 스크롤하세요.
| 형식 (Model) |
A | B | C | D | E | F | 중량 (Weight) [kg] |
|---|---|---|---|---|---|---|---|
| GSR 2.2T | 705 | 270 | 165 | 680 | 70 | 695 | 190 |
| GSR 3.7T | 705 | 270 | 165 | 680 | 70 | 715 | 210 |
| GSR 5.5T | 705 | 270 | 165 | 680 | 70 | 808 | 245 |
| GSR 7.5T | 705 | 270 | 184 | 680 | 70 | 834 | 260 |
| GSR 11.0T | 705 | 270 | 184 | 680 | 70 | 937 | 311 |
| GSR 15.0T | 705 | 270 | 184 | 680 | 70 | 937 | 325 |
| GSR 19.0T | 1000 | 385 | 256 | 330 | 70 | 1158 | 600 |
| GSR 22.0T | 1000 | 385 | 256 | 330 | 70 | 1158 | 650 |
