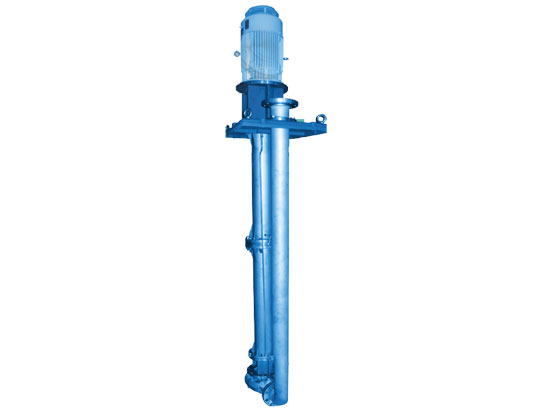

입형 배수 펌프(GVO)

  • Sump 처리물 이송용
  • 일반 폐수 처리용
  • 오수용
  • 하수 처리용
  • 공장 폐수 처리용
  • PDF 다운로드
  • 견적문의
  • 공유하기
    • 카카오톡으로 보내기
    • 네이버로 보내기
    • 구글플러스로 보내기
    • 페이스북으로 보내기

설계 및 구조적 특징

  • 주물베드 채용으로 진동을 극소화 하였습니다.
  • 특수 저널 베어링을 설치하여 축의 손상을 방지하였습니다.
  • STS Strainer가 부착되어 내구성이 뛰어 납니다.
  • PIT 에 Pump가 고정된 상태로 있어, 베어링을 쉽게 교체할 수 있습니다.

단면도 / 선정도

좌/우로 스크롤하세요.
치수 품번 부품명 표준재질 수량
ASTM KS
102 Volute Casing A48-CL30 GC200 1
106 Suction Casing A48-CL30 GC200 1
140 Discharge Elbow A36+A53 Type F SS400+SPP 1
143 Strainer A276-304 STS304 1
150 Discharge Pipe A36+A53 Type F SS400+SPP 1
211 Line Shaft (Lower) A108-1045 SM45C 1
213 Line Shaft (Upper) A108-1045 SM45C 1
230 Impeller A48-CL30 GC200 1
310-1 Sleeve Bearing B584-C93800 CAC604 1
310-2 Sleeve Bearing B584-C93800 CAC604 1
321 Angular Ball Bearing A295-52100 STB2 2
341 Motor Frame A48-CL30 GC200 1
345 Adapter A48-CL30 GC200 1
350 Bearing Housing A48-CL30 GC200 1
360 Bearing Cover A48-CL30 GC200 1
383 Bearing Spider A743-CF8 SSC13 1
421-1 Oil Seal NBR NBR 1
421-2 Oil Seal NBR NBR 1
421-3 Oil Seal NBR NBR 1
421-4 Oil Seal NBR NBR 1
452 Gland A48-CL30 GC200 1
461 Packing TEFLON TEFLON 4
523 Shaft Sleeve A276-304 STS304 1
526 Centering Sleeve A108-1045 SM45C 1
711 Column Pipe A36+A53 Type F SS400+SPP 2
723 Flange A36 SS400 1
840 Flange Coupling A48-CL30 GC200 1 SET
852 Screwed Coupling A108-1045 SM45C 1
891 Base Plate A48-CL30 GC200 1
922 Impeller Nut A276-304 ST304 1
930 Lock Nut A108-1045 SM45C 1
934 Snap Ring A686 Type W1 Gr. C SK 5M 1

외형치수도

좌/우로 스크롤하세요.
형식 Pump and Baseplate
A B D S W L L1 L2 L3 H H1 H2 H3 C1 C2 C3 W1 W2 N K
GVO 40C 180 170 40 180 350 650 615 315 150 430 395 220 87.5 240 280 130 350 570 8 15
GVO 40D 180 170 40 180 350 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 50C 180 170 50 180 350 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 50D 180 170 50 180 350 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 50E 180 170 50 180 350 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 65C 180 200 65 200 400 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 65D 180 200 65 200 400 750 715 400 157.5 480 445 240 102.5 250 350 150 390 660 8 15
GVO 65E 180 200 65 200 400 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 80C 200 220 80 230 450 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 80D 200 220 80 230 450 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 80E 200 220 80 230 450 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 100C 200 240 100 260 530 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 100D 200 240 100 260 530 900 870 450 210 580 550 300 125 300 430 170 480 800 8 19
GVO 100E 200 240 100 260 530 1040 1000 530 235 630 590 315 137.5 320 530 190 530 940 8 19
GVO 125C 200 270 125 280 600 1040 1000 530 235 630 590 315 137.5 320 530 190 530 940 8 19
GVO 125D 200 270 125 280 600 1040 1000 530 235 630 590 315 137.5 320 530 190 530 940 8 19
GVO 125E 200 270 125 280 600 1060 1130 580 275 730 700 400 150 360 570 230 630 1060 8 23
GVO 150D 200 330 150 320 700 1060 1130 580 275 730 700 400 150 360 570 230 630 1060 8 23

장점

  • 고형물, 섬유질이 혼합된 액체 및 가스가 함유된 액체 이송이 탁월합니다.
  • 밀페형 볼 베어링을 채용하여 별도의 그리스 또는 오일이 필요합니다.
  • 사용액체에 따라 적절한 재질의 펌프를 공급할 수 있습니다.
  • 개방형 임펠러 채용으로 별도의 슬러지 분쇄기 없이 흡입구경을 통과할 수 있는 크기의 슬러지 이송이 탁월합니다.
